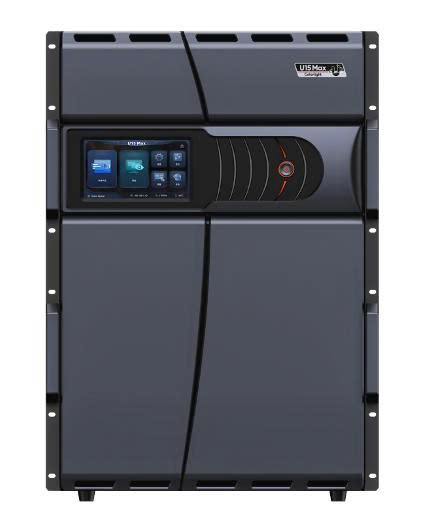

Thông số bộ xử lý hình ảnh U15max:
Đầu vào:
4×HDMI 2.0
4×DP 1.2
1×HDMI 2.1
1×DP 1.4
Đầu Ra:
•120 cổng Gigabit Ethernet
•2*HDMI 2.0.(preview)
Chức năng:
Hạng mục Thông số kỹ thuật
Kiến trúc FPGA, thiết kế dạng module
Số khe cắm 40 khe, hỗ trợ tối đa 18 loại bo mạch
Khả năng tải Tối đa 520 triệu pixels/thiết bị
Bo mạch đầu vào Hỗ trợ 20–30 bo mạch
Bo mạch đầu ra Hỗ trợ 10–20 bo mạch
Ngõ vào HDMI 2.1, HDMI 2.0, DP1.4, DP 1.2, 12G-SDI, IP
Ngõ ra HDMI 2.0/1.4/1.3, DVI, 10G Fiber, 5G Ethernet, 1G Ethernet
Tải LED – 10G Fiber 26 triệu pixels/board; 520 triệu pixels/device
Tải LED – 5G Ethernet 23,6 triệu pixels/board; 472 triệu pixels/device
Tải LED – 1G Ethernet 13 triệu pixels/board; 262 triệu pixels/device
“Màn hình LCD/Projection HDMI 2.0: 2×4K×2K@60Hz;
HDMI 1.4: 4×4K×1K@60Hz; HDMI 1.3: 6×2K×1K@60Hz;
DVI: 4×2K×1K@60Hz”
Độ phân giải DCI 4K: 4096×2160@60Hz
HDR HDR10, HLG; tuân thủ SMPTE ST 2086/2084
Độ sâu màu 8 bit / 10 bit
Tần số khung hình 23,98–240 Hz; tối đa 240 Hz
“Xử lý đa lớp Tối đa 320 lớp 2K hoặc 80 lớp 4K/thiết bị; 16 lớp 2K
hoặc 4 lớp 4K/board”
“Xử lý hình ảnh Scaling, Cropping, Layer Roaming, Free Splicing,
Fade In/Out, 3D”
Quản lý màn hình Tối đa 20 nhóm màn hình LED/LCD
“Ghép màn hình Hỗ trợ ghép đồng bộ, hiệu chỉnh đường ghép LED và
bù viền LCD”
Định dạng màu RGB, YCbCr444, YCbCr422, YCbCr420
“Quản lý màu Điều chỉnh độ sáng, nhiệt độ màu, bão hòa, sắc độ, tương
phản và RGB”
“BKG Hỗ trợ hình ảnh UHD tối đa 32.768 × 32.768 pixels, không chiếm
layer”
“OSD Hỗ trợ hình ảnh/văn bản chạy, điều chỉnh độ trong suốt và hiệu
ứng chồng hình”
Preview 2×HDMI 2.0, hỗ trợ xem trước và giám sát tín hiệu
“Nguồn điện AC 100–240V, 50/60Hz; tối đa 4 nguồn (2 tiêu chuẩn + 2
tùy chọn)”
Đồng bộ GENLOCK IN/LOOP
Giao tiếp RS-232, 2×USB 2.0, GbE, 3D
Hot-swap Hỗ trợ tối đa 17 loại bo mạch I/O thay nóng
Giám sát Theo dõi trạng thái các bo mạch theo thời gian thực
“Tương thích Hỗ trợ đồng thời màn hình LED, LCD và màn hình trình
chiếu”
“Tiêu chuẩn và quy chuẩn kiểm tra: Thiết bị đáp ứng các tiêu chuẩn quốc
tế về an toàn điện, tương thích điện từ (EMC), phát xạ và miễn nhiễm
điện từ, bao gồm:”
EN 62368-1:2014+A11:2017;
IEC 62368-1:2018;
UL 62368-1:2019;
CSA C22.2 No. 62368-1:19;
J62368-1:2023;
EN 55032:2015+A11:2020;
AS/NZS CISPR 32:2015+A1:2020;
47 CFR FCC;
ICES-003 Issue 7;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A2:2021;
EN 55035:2017+A11:2020;
BS EN 55032:2015+A11:2020;
BS EN IEC 61000-3-2:2019+A1:2021;
BS EN 61000-3-3:2013+A2:2021;
BS EN 55035:2017+A11:2020.
Báo giá Bộ xử lý hình ảnh U15max:
Bộ xử lý hình ảnh U15max hiện được cung cấp tại AD-LED với chi phí 1.200.000.000 VNĐ
